La luz de desgaste de las pastillas de freno es un interruptor conectado a las pastillas.. Cuando las pastillas están demasiado desgastadas, el interruptor entra en contacto con los discos y enciende un testigo luminoso.

Hola Amigos de Técnica GL’s

Es temor de muchos salir a la ruta y quedarse sin pastillas de frenos, y recordando lo visto en algunos autos decidí modificar las pastillas y colocar una luz testigo de desgaste.

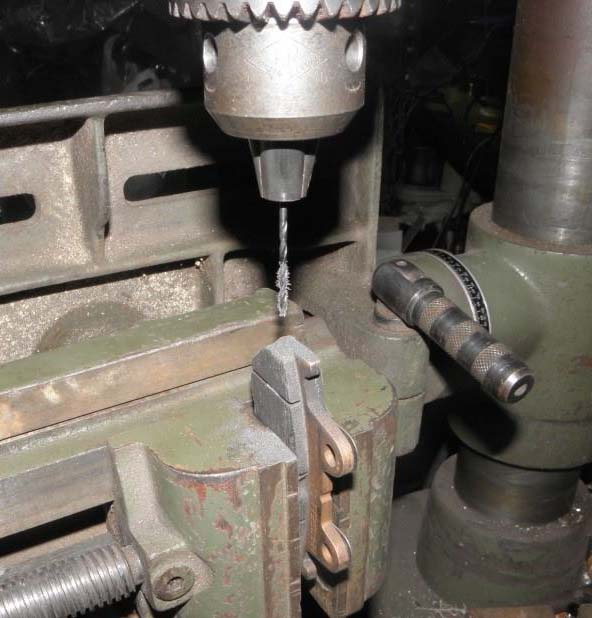

Para eso perforé un orificio de 2.5 mm x 20 mm de profundidad rozando la placa soporte y paralelo a las mismas, 3 derechas y 3 izquierdas,

luego inserté un trozo de cable aislado en c/u y lo fijé con epoxi. (Ver diagrama adjunto)

Luego uní los 6 cables en paralelo y llevé uno solo hasta el tablero y lo conecté como negativo de una lámpara (Roja) testigo de 4W; el positivo lo tomé de un circuito protegido x fusible y alimentado desde la llave de contacto.

Cuando una de las pastillas se desgaste, el disco rozará el cable (el cable de cobre no dañará el disco, avisando que aún hay más de 2 mm de pastilla ) y formará un puente a masa encendiendo la lámpara testigo, mucho antes de rozar el disco contra el respaldo.

Autor: Mario Lovato – 13 noviembre 2022.
